Ηχομονωτικοί Υαλοπίνακες



    Η ηχορύπανση είναι σήμερα ένα από τα πιο σημαντικά προβλήματα της ζωής στην πόλη. Δυστυχώς σε πολλές περιπτώσεις στο σπίτι ή στην εργασία, ο ανεπιθύμητος θόρυβος έρχεται να επηρεάσει αρνητικά την ποιότητα της ζωής μας δημιουργώντας στρές, μείωση παραγωγικότητας, δυσφορία, προβλήματα στον ύπνο κ.α. Η προστασία ενάντια στην ηχορύπανση είναι ένα από τα σημαντικότερα ζητήματα στην ζωή μας αφού επηρεάζει άμεσα την ψυχική μας υγεία. triplex2.Λύση σε αυτό το πρόβλημα είναι οι ηχομειωτικοί υαλοπίνακες που μειώνουν τον υπερβολικό θόρυβο και τις βλαβερές συνέπειές του. Αυτό επιτυγχάνεται είτε με διπλούς ηχομονωτικούς υαλοπίνακες, είτε με laminate μονούς υαλοπίνακες που περιέχουν μια ή περισσότερες απλές ή ακουστικές μεμβράνες. Ο ακουστικός υαλοπίνακας αποτελείται από δύο τζάμια ενωμένα με ένα ενδιάμεσο στρώμα ειδικού πλαστικού (ρητίνης) το οποίο συμπεριφέρεται σαν ηχοπαγίδα και εμποδίζει τις συχνότητες του ήχου να μεταφερθούν από τον ένα υαλoπίνακα στον άλλον. Αυτό το στρώμα απορροφά μεγάλο μέρος της ενέργειας του ήχου, τον αποδυναμώνει και λειτουργεί ως ένα εμπόδιο στον θόρυβο. Επιπρόσθετα αυτό το ενδιάμεσο στρώμα έχει και τις ιδιότητες του ελασματοποιημένου υαλοπίνακα ασφαλείας (laminated).

Για να καθοριστεί με αριθμούς πόσο ηχομονωτικό είναι ένα υλικό, έχει δημιουργηθεί ο συντελεστής ηχητικής μείωσης R. Πιο συγκεκριμένα πρόκειται για τον δείκτη μείωσης σταθμισμένου ήχου Rw όπου μετριέται σε dB και αντιπροσωπεύει την απόδοση της ακουστικής μόνωσης ενός δομικού στοιχείου στην περιοχή από 100 Hz εώς και 3150 Hz ανά 1/3 της οκτάβας. Να σημειωθεί ότι κάθε είδος γυαλιού και πάχος δεν έχει την ίδια ηχητική μείωση σε όλες τις συχνότητες. Η Ευρωπαϊκή Ένωση έχει συνάψει κανονισμό όπου προσδιορίζονται τα επίπεδα ανεκτής στάθμης θορύβου σε σπίτια και κτίρια όπως φαίνεται στο παρακάτω πίνακα.



    Για να αντιληφθούμε καλύτερα τα μεγέθη αναφέρουμε ότι ο μέσος εξωτερικός θόρυβος είναι 65 dB, η κίνηση του δρόμου 75dB, η δυνατή μουσική 85 dB και ο θόρυβος του αεροπλάνου 130 dB. Το συμπέρασμα που προκύπτει είναι ότι απαιτείται ηχομόνωση για να φτάσει ο ήχος σε ανεκτά επίπεδα. Το σημαντικότερο τμήμα το κουφώματος που συντελεί στην ηχομόνωση είναι ο υαλοπίνακας αφού αυτός καταλαμβάνει την μεγαλύτερη επιφάνεια επί του συνόλου του κουφώματος. Βέβαια κατά αναλογία με το εμβαδόν του και το πλαίσιο του κουφώματος παίζει και αυτό το ρόλο του στην συνολική ηχομόνωση. Για να είναι πιο απλή η δυνατότητα επιλογής έχουν θεσπιστεί κατηγορίες ηχομόνωσης για τα κουφώματα, οι οποίες δίνονται στο παρακάτω πίνακα.

     Το dB είναι μια λογαριθμική μονάδα που σημαίνει ότι μπορεί να εκφράσει μεγάλα μεγέθη με σχετικά λίγα αριθμητικά ψηφία. Για να κατανοήσουμε καλύτερα την διαφορά των μεγεθών που μετρώνται σε dB, ας υποθέσουμε ότι για να δημιουργηθεί ένας ήχος 50 dB απαιτείται α ισχύς. Αν διπλασιάσουμε την ισχύ το αποτέλεσμα που θα πάρουμε δεν είναι 100 dB αλλά 53 dB. Έτσι διαφορά 3 dB αναφέρεται σε μείωση της έντασης κατά 50%. Όμως τα 3 αυτά dB δεν γίνονται αντιληπτά από το αυτί μας. Από τα 5 dB και πάνω αρχίζουμε να καταλαβαίνουμε διαφορά στον ήχο, ενώ για να μειωθεί αυτό που ακούμε στο 50% απαιτείται διαφορά 10 dB.

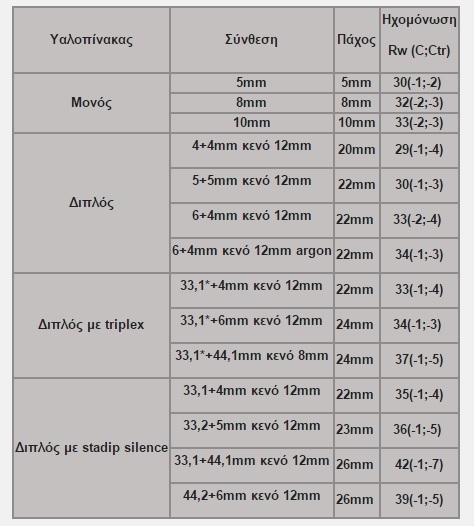

    Με την πρόοδο που έχει συντελεστεί στην μελέτη των επιδράσεων των διαφόρων πηγών θορύβου στον άνθρωπο, προέκυψε η ανάγκη για επέκταση των χρησιμοποιουμένων μονότιμων μεγεθών με την προσθήκη των τιμών φασματικής προσαρμογής C και Ctr που εφόσον προστεθούν στην βασική τιμή του Rw την προσαρμόζουν κατά τρόπον ώστε να ανταποκρίνεται καλύτερα σε συνθήκες οικιακών θορύβων (C) ή σε συνθήκες κυκλοφοριακού θορύβου (Ctraffic).

*Με τον όρο 33,1 εννοούμε ότι το τζάμι είναι triplex αποτελούμενο από δύο τζάμια με πάχος 3mm και μία μεμβράνη PVB (Πολυβινυλοβουτυράλη) πάχους 0,38mm.
